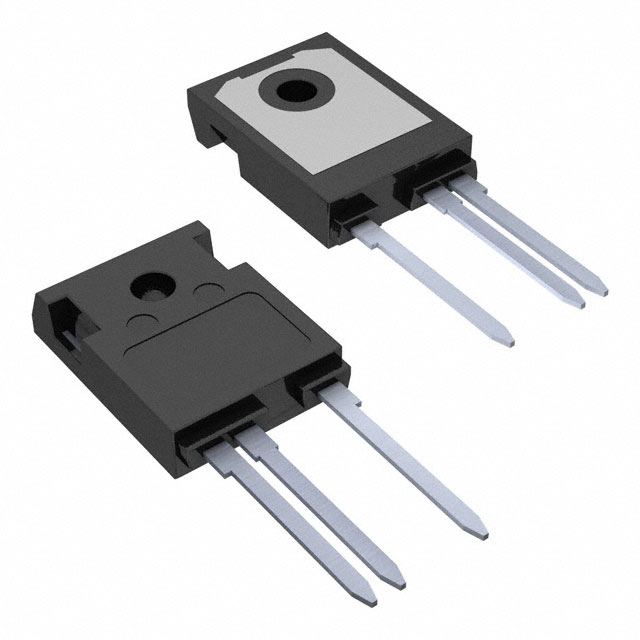

Image is for reference only , details as Specifications

STW23N85K5

سازندگان:	STMicroelectronics
دسته بندی محصولات:	Transistors - FETs, MOSFETs - Single
برگه داده ها:	STW23N85K5
توضیحات:	MOSFET N-CH 850V 19A TO-247
وضعیت RoHS:	سازگار با RoHS

ویژگی	مقدار مشخصه
تولید کننده	STMicroelectronics
دسته بندی محصولات	Transistors - FETs, MOSFETs - Single
سری	SuperMESH5™
نوع FET	N-Channel
بسته بندی	Tube
Vgs (حداکثر)	±30V
فن آوری	MOSFET (Metal Oxide)
ویژگی های FET	-
قسمت وضعیت	Active
نوع نصب	Through Hole
بسته بندی/مورد	TO-247-3
شماره قسمت پایه	STW23N
Vgs (هفتم) (حداکثر) @ شناسه	5V @ 100µA
دمای عملیاتی	150°C (TJ)
Rds در (حداکثر) @ Id ، Vgs	275mOhm @ 9.5A, 10V
استهلاک قدرت (حداکثر)	250W (Tc)
بسته بندی دستگاه تامین کننده	TO-247
شارژ دروازه (Qg) (حداکثر) @ Vgs	38nC @ 10V
تخلیه به ولتاژ منبع (Vdss)	850V
ظرفیت ورودی (Ciss) (حداکثر) @ Vds	1650pF @ 100V
جریان-تخلیه مداوم (شناسه) @ 25 ° c	19A (Tc)
ولتاژ درایو (حداکثر Rds در ، حداقل Rds در تاریخ)	10V
