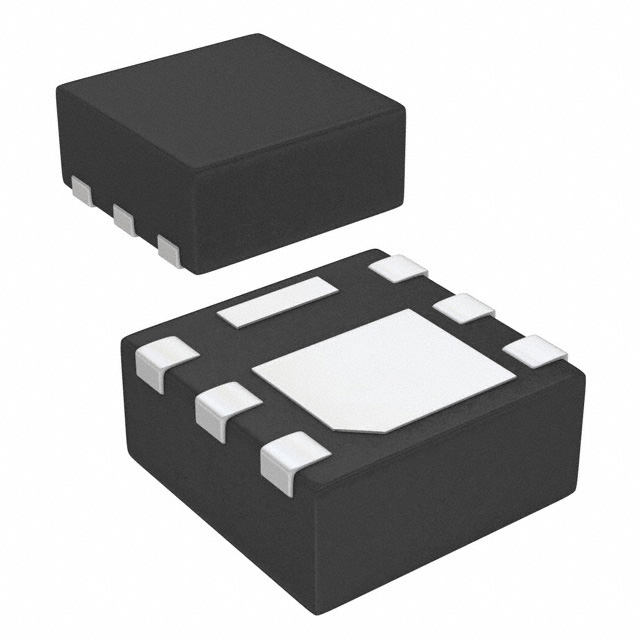

STL7N6F7

سازندگان:	STMicroelectronics
دسته بندی محصولات:	Transistors - FETs, MOSFETs - Single
برگه داده ها:	STL7N6F7
توضیحات:	N-CHANNEL 60 V, 0.019 OHM TYP.,
وضعیت RoHS:	سازگار با RoHS

ویژگی	مقدار مشخصه
تولید کننده	STMicroelectronics
دسته بندی محصولات	Transistors - FETs, MOSFETs - Single
سری	STripFET™
نوع FET	N-Channel
بسته بندی	Digi-Reel®
Vgs (حداکثر)	±20V
فن آوری	MOSFET (Metal Oxide)
ویژگی های FET	-
قسمت وضعیت	Active
نوع نصب	Surface Mount
بسته بندی/مورد	6-PowerWDFN
شماره قسمت پایه	STL7
Vgs (هفتم) (حداکثر) @ شناسه	4V @ 250µA
دمای عملیاتی	-55°C ~ 150°C (TJ)
Rds در (حداکثر) @ Id ، Vgs	25mOhm @ 3.5A, 10V
استهلاک قدرت (حداکثر)	2.4W (Ta)
بسته بندی دستگاه تامین کننده	PowerFlat™ (2x2)
شارژ دروازه (Qg) (حداکثر) @ Vgs	8nC @ 10V
تخلیه به ولتاژ منبع (Vdss)	60V
ظرفیت ورودی (Ciss) (حداکثر) @ Vds	450pF @ 25V
جریان-تخلیه مداوم (شناسه) @ 25 ° c	7A (Tc)
ولتاژ درایو (حداکثر Rds در ، حداقل Rds در تاریخ)	10V
