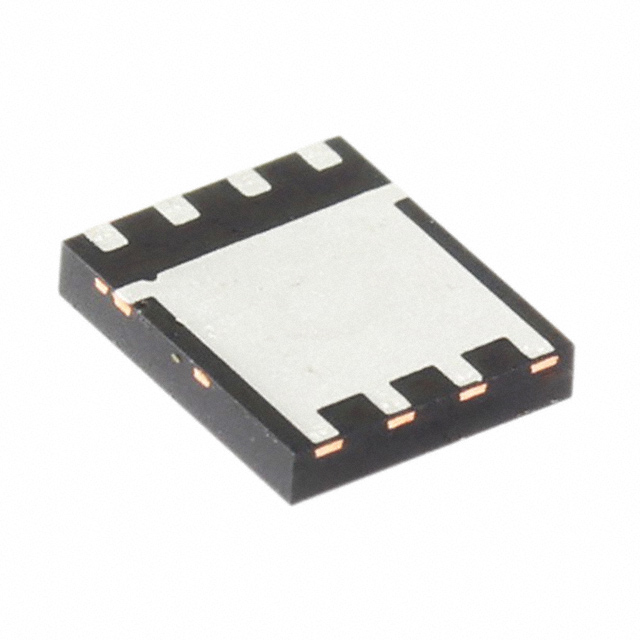

Image is for reference only , details as Specifications

STL24N60M2

سازندگان:	STMicroelectronics
دسته بندی محصولات:	Transistors - FETs, MOSFETs - Single
برگه داده ها:	STL24N60M2
توضیحات:	MOSFET N-CH 600V 18A POWERFLAT
وضعیت RoHS:	سازگار با RoHS

ویژگی	مقدار مشخصه
تولید کننده	STMicroelectronics
دسته بندی محصولات	Transistors - FETs, MOSFETs - Single
سری	MDmesh™ II Plus
نوع FET	N-Channel
بسته بندی	Cut Tape (CT)
Vgs (حداکثر)	±25V
فن آوری	MOSFET (Metal Oxide)
ویژگی های FET	-
قسمت وضعیت	Active
نوع نصب	Surface Mount
بسته بندی/مورد	8-PowerVDFN
شماره قسمت پایه	STL24
Vgs (هفتم) (حداکثر) @ شناسه	4V @ 250µA
دمای عملیاتی	150°C (TJ)
Rds در (حداکثر) @ Id ، Vgs	210mOhm @ 9A, 10V
استهلاک قدرت (حداکثر)	125W (Tc)
بسته بندی دستگاه تامین کننده	PowerFlat™ (8x8) HV
شارژ دروازه (Qg) (حداکثر) @ Vgs	29nC @ 10V
تخلیه به ولتاژ منبع (Vdss)	600V
ظرفیت ورودی (Ciss) (حداکثر) @ Vds	1060pF @ 100V
جریان-تخلیه مداوم (شناسه) @ 25 ° c	18A (Tc)
ولتاژ درایو (حداکثر Rds در ، حداقل Rds در تاریخ)	10V
