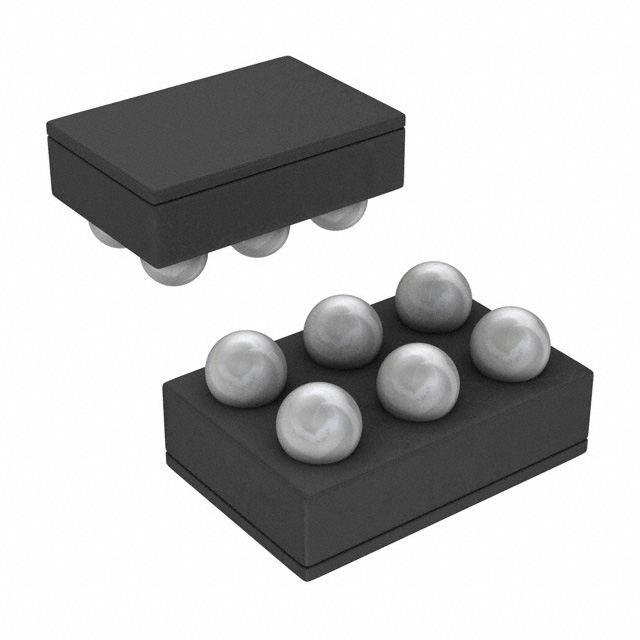

تصویر فقط برای مرجع است ، مشخصات محصول را ببینید

CSD17571Q2

سازندگان:	NA
دسته بندی محصولات:	Transistors - FETs, MOSFETs - Single
برگه داده ها:	CSD17571Q2
توضیحات:	MOSFET N-CH 30V 22A 6SON
وضعیت RoHS:	سازگار با RoHS

ویژگی	مقدار مشخصه
تولید کننده	NA
دسته بندی محصولات	Transistors - FETs, MOSFETs - Single
سری	NexFET™
نوع FET	N-Channel
بسته بندی	Digi-Reel®
Vgs (حداکثر)	±20V
فن آوری	MOSFET (Metal Oxide)
ویژگی های FET	-
قسمت وضعیت	Active
نوع نصب	Surface Mount
بسته بندی/مورد	6-WDFN Exposed Pad
Vgs (هفتم) (حداکثر) @ شناسه	2V @ 250µA
دمای عملیاتی	-55°C ~ 150°C (TJ)
Rds در (حداکثر) @ Id ، Vgs	29mOhm @ 5A, 4.5V
استهلاک قدرت (حداکثر)	2.5W (Ta)
بسته بندی دستگاه تامین کننده	6-SON (2x2)
شارژ دروازه (Qg) (حداکثر) @ Vgs	3.1nC @ 4.5V
تخلیه به ولتاژ منبع (Vdss)	30V
ظرفیت ورودی (Ciss) (حداکثر) @ Vds	468pF @ 15V
جریان-تخلیه مداوم (شناسه) @ 25 ° c	22A (Ta)
ولتاژ درایو (حداکثر Rds در ، حداقل Rds در تاریخ)	4.5V, 10V
